Прямолинейная машина для волочения проволоки
一, Машина для волочения проволоки серии ZJ
Внедрение продукции
Машина для волочения проволоки серии ZJ представляет собой один из видов прямолинейного волочильного станка с ЧПУ специально для низкоуглеродистой стальной проволоки.
△ Уменьшение диаметра проволоки с помощью проволочной вытяжки или кассеты
△ Горизонтальная перетяжка-дисперсия Тип Проволочная демкостная система
△ Тип багажного ствола или H-образный роликовый тип Прицепная система
△ Проволочный чертеж Тип пресс-формы требует смазки порошков; Кассетный тип без порошковой смазки.
△ Готовая проволока может быть гладкой круглой проволокой или холоднокатаными ребристыми стальными стержнями или квадратными и другими формами стальных стержней.
△ Макс. Скорость до 12 м / с
Технический параметр: Тип печатной формы для проволоки
| Модель | ZJ560-12 | ZJ560-9 |
| Максимум. Диаметр входного провода | Φ6,5 [мм] | Φ6,5 [мм] |
| Время волочения проволоки(Форма пресс-формы) | 12 | 9 |
| Диаметр волочения проволоки | 560 [мм] | 560 [мм] |
| Максимум. Скорость (готовый провод) | 12 [м / с] | 9 [м / с] |
| Минимум Диаметр выходного провода | Φ1.2 [мм] | Φ2 [мм] |
| Источник питания | 380V 50Hz 240KVA | 380V 50Hz 185KVA |
| Суммарная мощность | 240 [кВт / ч] | 185 [кВт / ч] |
| Потребляемая мощность | 50 - 240 [кВт · ч] | 50 -185 [кВт / ч] |
| материал | Проволока из низкоуглеродистой стали |
| Прочность на растяжение стальной проволоки | 350-700 [N / мм2]; |
Тип холодной прокатки с кассетами
| Модель | ZJ560-6 | ZJ560-4 |
| Максимум. Диаметр входного провода | Φ6,5 [мм] | Φ6,5 [мм] |
| Время волочения проволоки(Номер кассеты) | 6 | 4 |
| Диаметр волочения проволоки | 560 [мм] | 560 [мм] |
| Максимум. Скорость (готовый провод) | 12 [м / с] | 9 [м / с] |
| Минимум Диаметр выходного провода | Φ1.2 [мм] | Φ2 [мм] |
| Источник питания | 380V 50Hz 120KVA | 380V 50Hz 100KVA |
| Суммарная мощность | 120 [кВт / ч] | 100 [кВт · ч] |
| Потребляемая мощность | 50 - 120 [кВт · ч] | 50 - 100 [кВт · ч] |
| материал | Проволока из низкоуглеродистой стали |
| Прочность на растяжение стальной проволоки | 350-700 [N / мм2]; |
二, Машина для волочения проволоки серии GZJ Машина для волочения проволоки серии GZJ - это один из видов линейной волочильной машины для проволоки с низким и высоким содержанием углерода, проволокой из нержавеющей стали и другой специальной проволокой из легированной стали и т. Д.
△ Уменьшение диаметра проволоки с помощью проволочной вытяжки или кассеты
△ Вертикальная система перетаскивания с диспергированием
△ Тип багажного ствола или H-образный роликовый тип Прицепная система
△ Проволочный чертеж Тип пресс-формы требует смазки порошков; Кассетный тип без порошковой смазки.
△ Готовая проволока может быть гладкой круглой проволокой или холоднокатаными ребристыми стальными стержнями или квадратными и другими формами стальных стержней.
△ Макс. Скорость до 25 м / с
Технический параметр
Тип печатной формы проволоки
| Модель | GZJ600-12 | GZJ600-9 |
| Максимум. Диаметр входного провода | Φ8-Φ6,5 [мм] | Φ8-Φ6,5 [мм] |
| Время волочения проволоки(Форма пресс-формы) | 12 | 9 |
| Диаметр волочения проволоки | 600 [мм] | 600 [мм] |
| Максимум. Скорость (готовый провод) | 12 [м / с] | 9 [м / с] |
| Минимум Диаметр выходного провода | Φ1.2 [мм] | Φ2 [мм] |
| Источник питания | 380V 50Hz 600KVA | 380V 50Hz 600KVA |
| Суммарная мощность | 600 [кВт · ч] | 600 [кВт · ч] |
| Потребляемая мощность | 50 - 600 [кВт · ч] | 50 -600 [кВт / ч] |
| материал | Проволока из низкоуглеродистой стали、Провод СС、Сплав из легированной стали |
| Прочность на растяжение стальной проволоки | 350 -1300 [N / мм2]; |
Тип холодной прокатки с кассетами
| Модель | GZJ600-6 | GZJ600-4 |
| Максимум. Диаметр входного провода | Φ6,5 [мм] | Φ6,5 [мм] |
| Время волочения проволоки(Номер кассеты) | 6 | 4 |
| Диаметр волочения проволоки | 600 [мм] | 600 [мм] |
| Максимум. Скорость (готовый провод) | 12 [м / с] | 9 [м / с] |
| Минимум Диаметр выходного провода | Φ1.2 [мм] | Φ2 [мм] |
| Источник питания | 380V 50Hz 315KVA | 380V 50Hz 225KVA |
| Суммарная мощность | 315 [кВт / ч] | 225 [кВт / ч] |
| Потребляемая мощность | 50 - 315 [кВт / ч] | 50 - 225 [кВт · ч] |
| материал | Проволока из низкоуглеродистой стали、Провод СС、Сплав из легированной стали |
| Прочность на растяжение стальной проволоки | 350 -1300 [N / мм2]; |
Тип волочения проволоки и тип холодной прокатки с кассеткой
Проволочная машина для холодной прокатки Преимущества:
1. Высокая скорость и эффективность производства
2. Сила тяги и сила трения между кассеткой и проволокой, как ровная, так и меньшая, чем сила проволочной машины, способствуют уменьшению скорости разрыва проволоки и уменьшению потребления энергии.
3. Кассета вместо рисования пресс-формы, изменение внутренней структуры металла становится меньше и даже, качество продукта значительно улучшилось в изгибе - снова сила и проводимость.
4. Кассета изготовлена из высококачественного карбида вольфрама, которая устойчива к износу; В то же время кассетное «круговое трение» вместо проволочной вытяжки «пятновое трение», коэффициент трения уменьшался в несколько раз, а затем значительно увеличивал срок службы, уменьшал частоту и время изменения формы и косвенно увеличивал использование оборудования ,
5. Не требуется смазочный порошок и улучшенная производственная среда.
λ По сравнению с машиной для формовки проволоки, машина с холодной прокаткой с кассеткой должна учитывать:
1. Это немного сложнее для замены кассеты, чем замена пресс-формы для волочения проволоки, необходимо снять кассету один за другим и, соответственно, установить новые, потребовать обучения для рабочих.
2. Кассета и диаметр проволоки должны соответствовать, для замены кассеты требуется больше времени, и для производства требуется больше инвестиционных затрат для производителей с более разными проводами диаметра проволоки.
3. Цена кассеты выше, чем у проволочной волочильной формы, поэтому она не подходит для производителей, которые не нуждаются в высокой эффективности производства и производительности.

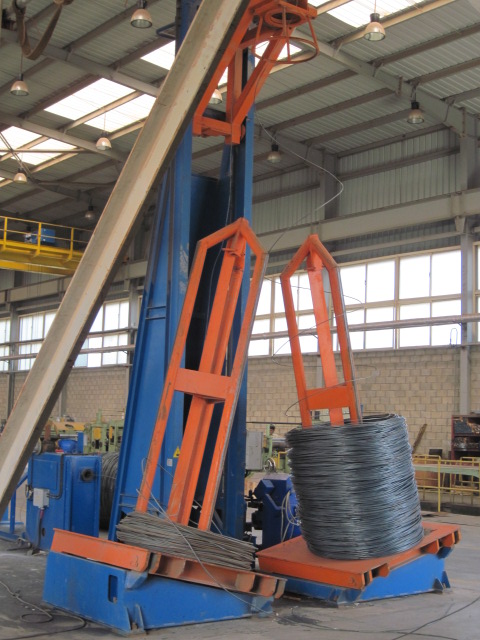

Тип вертикальной перетаскивания-дисперсии Тип обмотки:

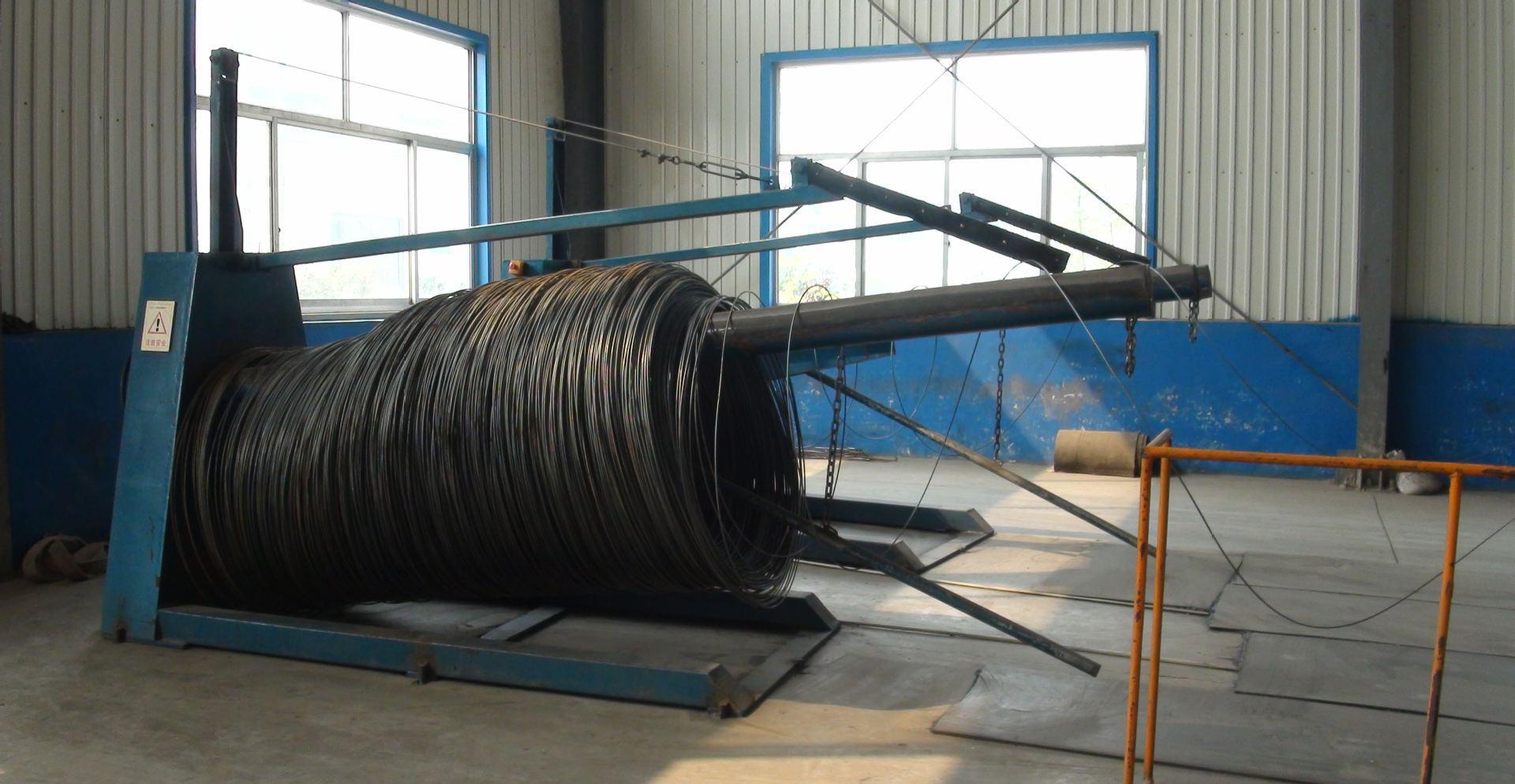

Горизонтальная перетаскивающая дисперсия Тип проволоки Система намотки:

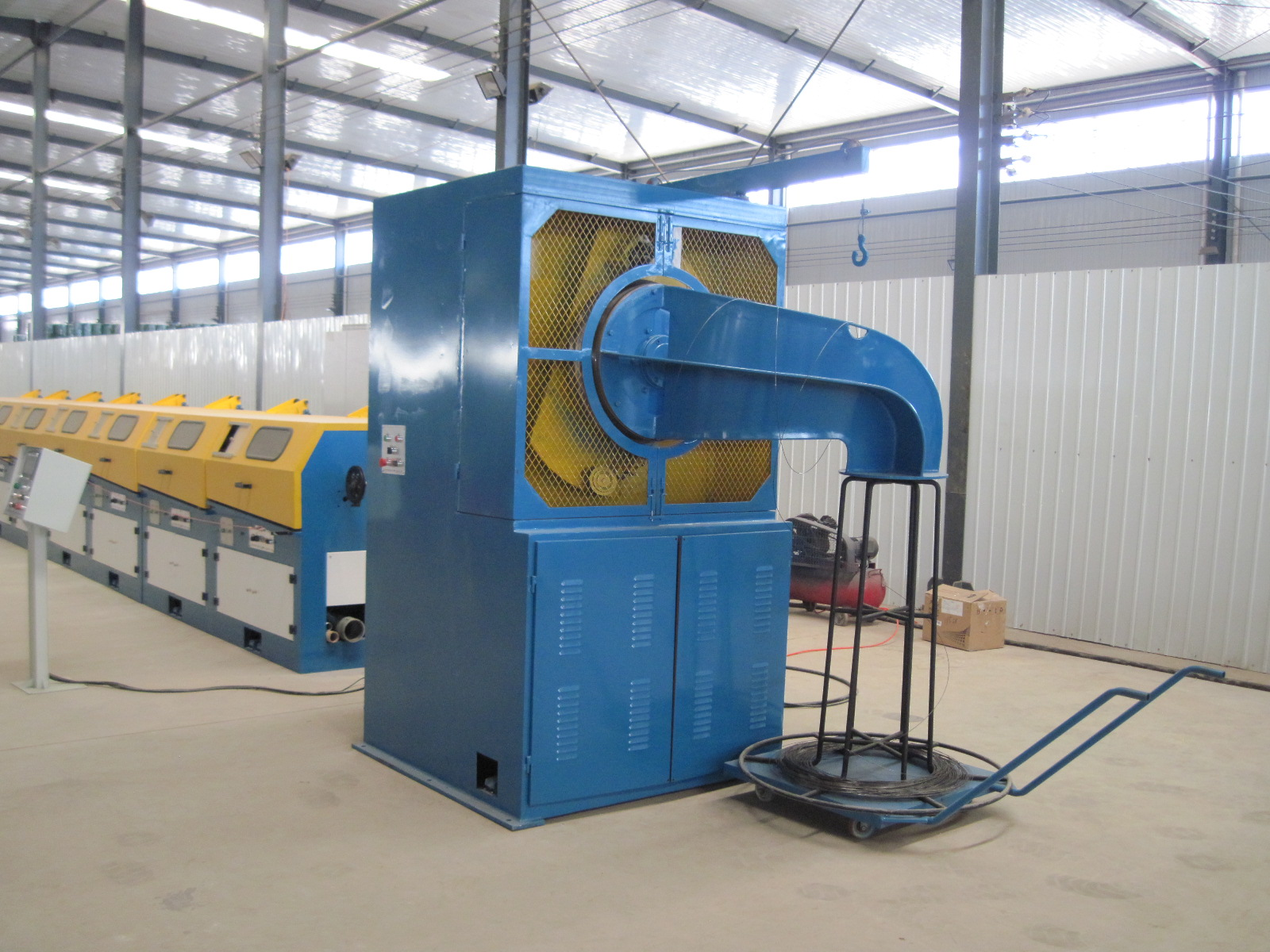

Стяжённый тип:

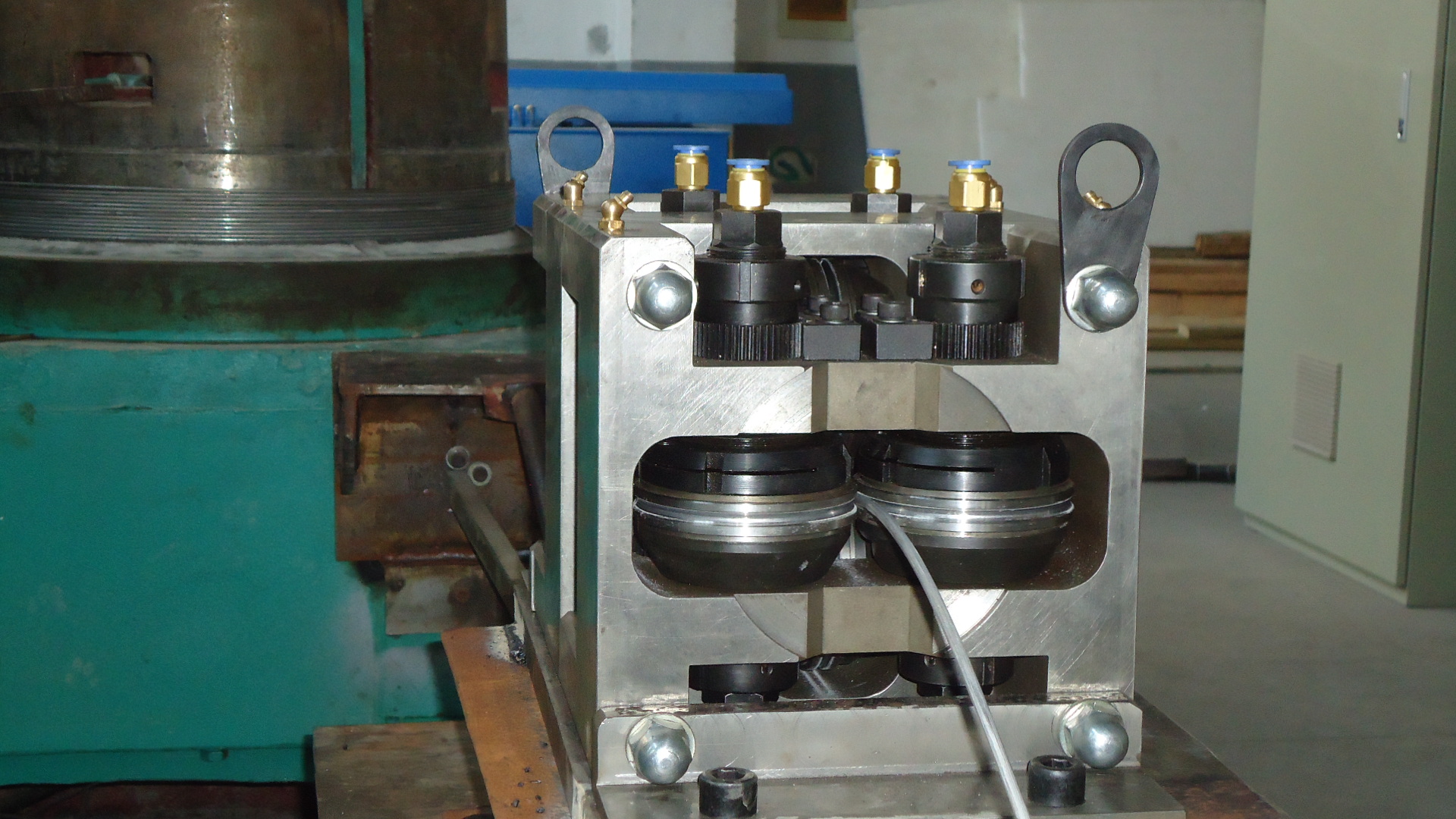

Группа холодной прокатки:

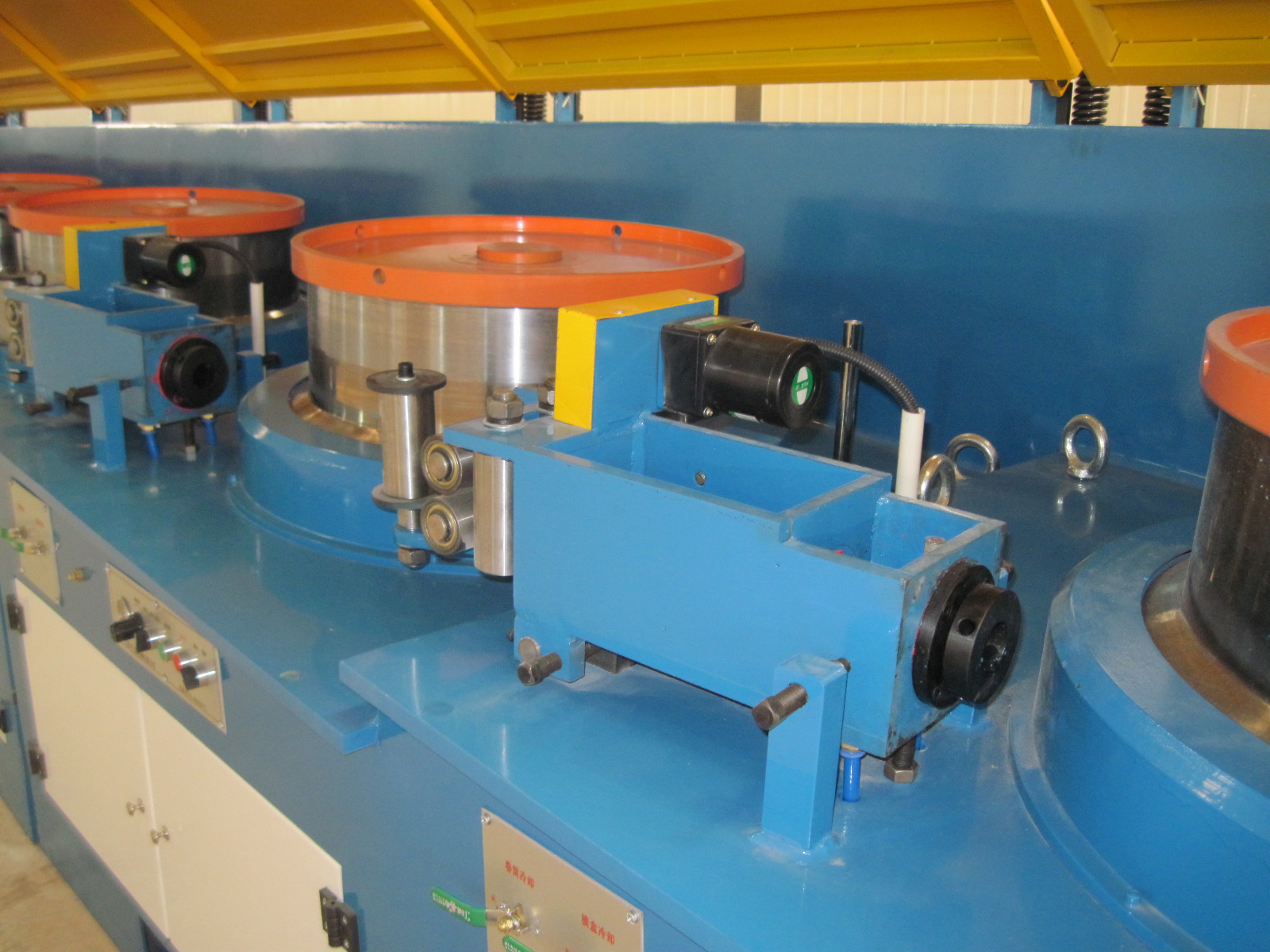

Коробка для роллеров и пресс-форм:

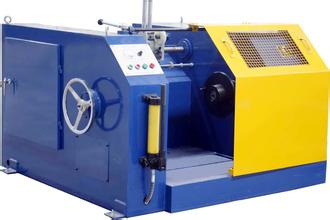

H Форма Тип ролика Проводная система:
